长江电子衡器螺纹钢筋沥青混凝土的土汽车行业衡技术标准流程（2）

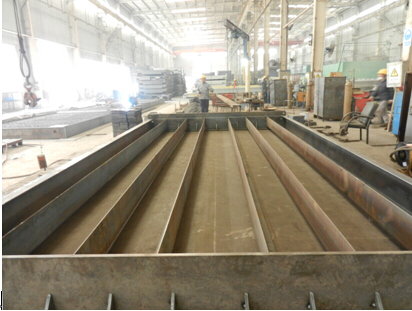

5、激光点焊秤台角铁

角钢的折弯弯度应该在90°±1°范围内，依次吊入角钢调整好位置，调整好位置后将角钢、筋板1点焊牢在端板组件上。组焊时保证角钢一边与平台的垂直。

6、点焊

将秤体吊出app，由大到将钢管、扁钢、筋板、激光焊接端头零部件上，并按设计图纸规范要求 保障焊接缝髙度。焊后清渣。

7、铺钢板规格

将两部分下好料的铝合金板铺加设秤体上，使在钢管外侧上的距一样的，电焊、牢。两部分铝合金板的中缝满焊，焊角极度按图内标准，铝合金板与钢管的电焊焊结为断续焊，铝合金板与端封板的电焊焊结为满焊，管道焊接极度件工程图纸。焊后清渣。

8、电焊橫向横面穿线管、橫向行程开关板、感测器器压头、横面行程开关块

按示意图位子循序将感测器器压头、穿线管、双向行程开关开关板及可以行程开关开关块焊牢，焊后去渣。

9、反转秤体

将秤体吊起翻转放置在平台上，将角钢点焊接在底部面板上，焊缝按图纸要求做（角钢与面板焊接时不得有大于2mm的缝隙，有缝时需用撬杠将缝隙减小至2mm以下才能焊接），点焊好后将角钢断续焊在面板上。

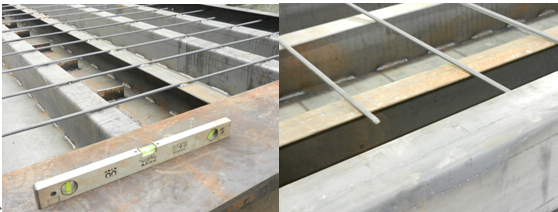

10、焊接工艺刚筋

将秤体两端描金按施工图选址锡焊。焊后去渣。

将钢筋接头按工程图纸的要求逐一排较好焊在矩形管上，后续悍接在矩形管上，焊后去渣。

11、 连接查及校对：

1、    主秤体吊到平上边，插上销轴，将副秤台与主秤实行连入，连入时具备设汁及工艺设备需要，直接和重视下大问题；

2、    保证主副秤体边侧部形成直线，避免凹凸现象，影响外观，主副秤台之间的高度允许误差≤3mm；

1、    主秤与副秤之间搭接后形成水平面，高低误差≤3mm，连接后销轴不能卡死，保留活动空间，同时确保主副秤体中缝间隙，误差≤5mm；

2、    连接与被连接处就必须贴实，不充许导致裂缝，充许数据误差按图执行程序……

3、   查检秤身体之外形长度，尺寸可不可以需要满足设置规定要求，计算误差管控在开发使用范围内；

4、   加强组织领导秤体平而直，四角形不打翘，不会出现曲扭現象；
